⦁ 사용처
▹ 폭기용,양식장 공기 보급용 생산라인의
압송,진공용
▹ 사용도 : 화학, 가스, 내산, 내열, 오폐수 폭기용, 양식장, 공기보급용분, 립체이송장치, 중앙집중식 청소장치, 슬러지 회수장치 등
⦁ 기종선정표

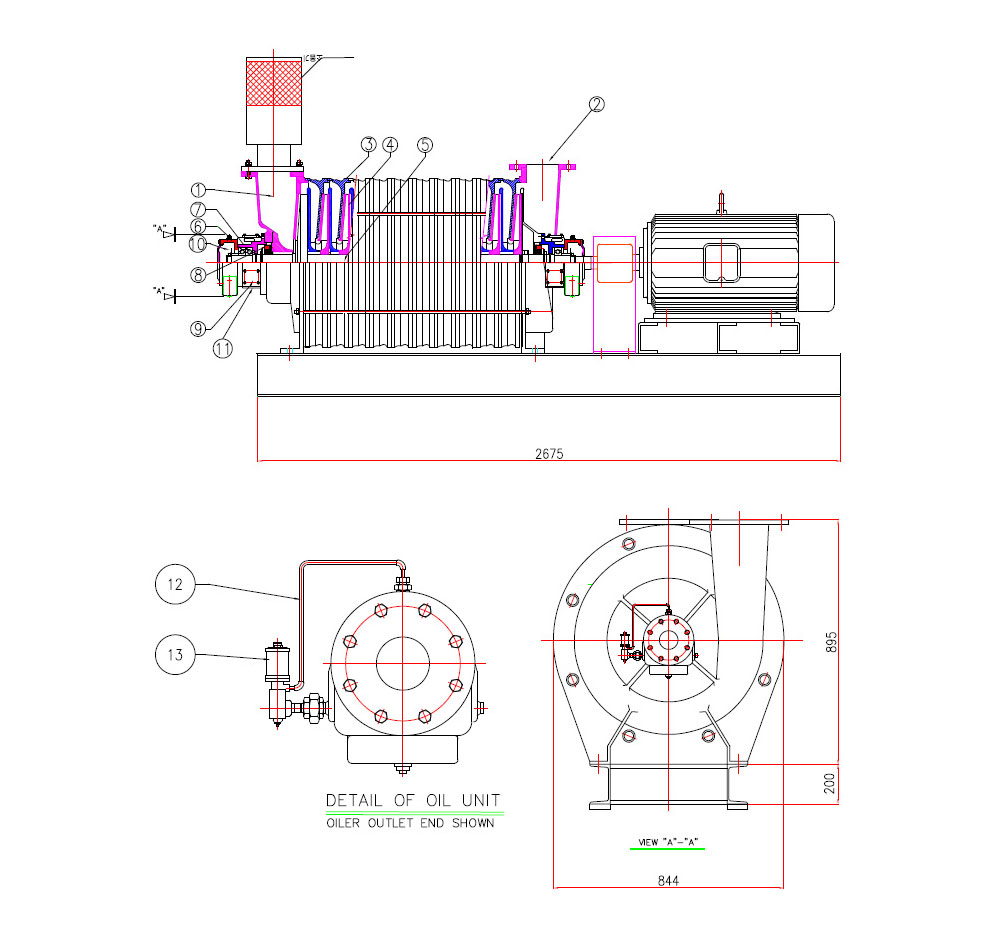

⦁ 도면
| MOTOR | 10 ~150HP |
|---|---|
| 풍 량 | 10 ~ 100 |
| 정 압 | 2000 ~ 8000 mm/Aq |
| NO. | DESCRIPTION | SIZE | MAT'L | WEIGHT(kg) | REMARKS | |
|---|---|---|---|---|---|---|
| hUINTh | TOTAL | |||||
| 1 | INLET | 150A | FC | 1 | ||
| 2 | OUTLET | 150A | FC | 1 | ||
| 3 | INTERMEDIATE DEFLECTOR | Ø760x92L | FC | 9 | ||
| 4 | IMPELLER | Ø610x25L | AL | 10 | ||
| 5 | SHAFT | Ø90x1576L | CM4 | 1 | ||
| 6 | TRUST BEARING | #7211A | PUR | 1 | ||
| 7 | BALL BEARING | #6411xC3 | PUR | 2 | ||
| 8 | CARBON SEAL | Ø100x12L | CARBON | 2 | ||
| 9 | WATER JOCKET | Ø270x96L | FC | 2 | ||
| 10 | OIL HOUSING | Ø258x75L | FC | 2 | ||
| 11 | BEARING HOUSING | Ø204x129L | FC | 2 | ||
| 12 | OIL VENT LINE | - | HOSE | 1 | ||
| 13 | OILER | W/SIGHT | PUR | 1 |
⦁ 활용예
↓ 해당사진을 클릭하시면 큰사진을 보실수 있습니다.
⦁ 사양
| 형 식 | 전 원 | 사용전동기 | 풍 량 (㎥/min) |
전압(mmAg) | 회전수 約(rpm) | 중 량 約(kg) |
크기 (H×L×W) |
구 경 mm | |
|---|---|---|---|---|---|---|---|---|---|
| 출력(kW) | min ~max | 흡입 | 토출 | ||||||
| SPTB-5C2LS~ SPTB-5C10LS |
3상 60Hz | 10(7.5)~ 75(56.2) |
1/max 60 | 1,500~4,500 | 3,500 | 150 | 610×700×610 | 150 | 150 |
| SPTB-6C2LS~ SPTB-6C10LS |
3상 60Hz | 20(15)~ 150(113) |
1/max 100 | 2,000~7,000 | 3,500 | 220 | 750×820×750 | 150 | 150 |
