공기이송장치

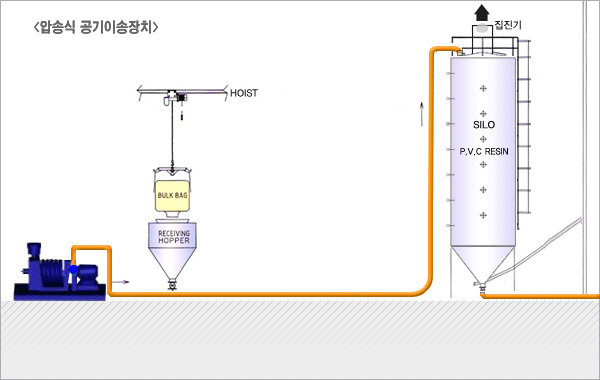

◘ 압송식 공기이송장치 (KRTB-7555-V10)

압송식 이송장치는 최대거리 약 500m, 높이 100m까지 시간당 1~70톤을 이송할 수 있습니다. 분진이 많이 날리는 기존의 벨트컨베이어를 대체하여 강화된 환경안전 기준을 만족할 수 있습니다.

T Y P E SEPARATING/연속 배출형 AUTO DAMPER
생산제품 ~ 710 kW
최대풍량 400 CMM
최대토출압 10,000 mmAq
이송관로경 Φ 50~500
필터 타입 Cartridge or Bag Type

◘ 집진부 작동 설명

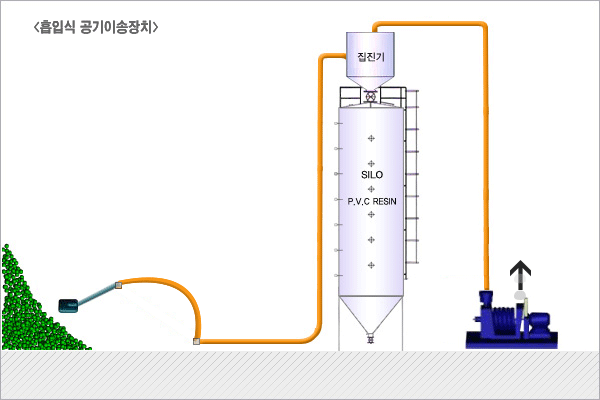

1. 구 성
흡입식 및 압송식 뉴매틱컨베이어는 블로워를 이용하여 각각 흡입 및 토출 압을 이용하여 입자를 이송합니다. 압송식 이송장치는 SILO상부에 벤트집진기가 위치하며, 흡입식 이송장치는 집진기가 위치하게 되어 공기와 이송입자를 분리합니다. 이송용량이 커짐에 따라 벤트집진기 및 흡입집진기의 용량이 비례하여 증대 됩니다.

2. 작 동
하단 연속 배출장치는 로터리 밸브 및 더블댐퍼가 적용 됩니다.

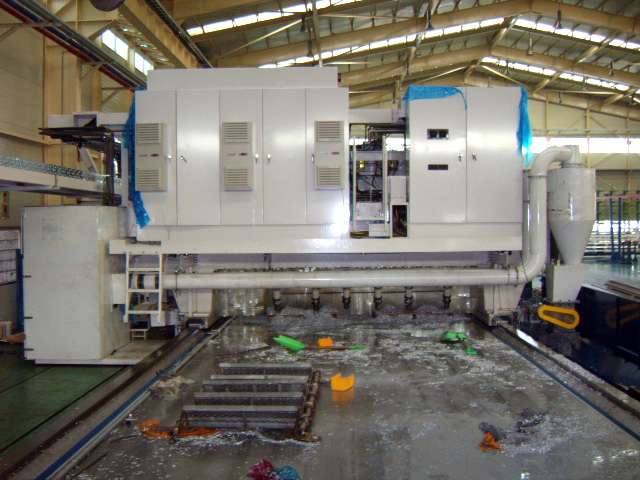

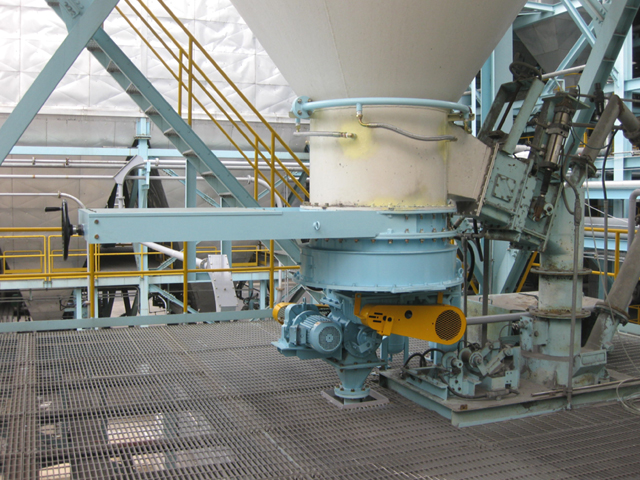

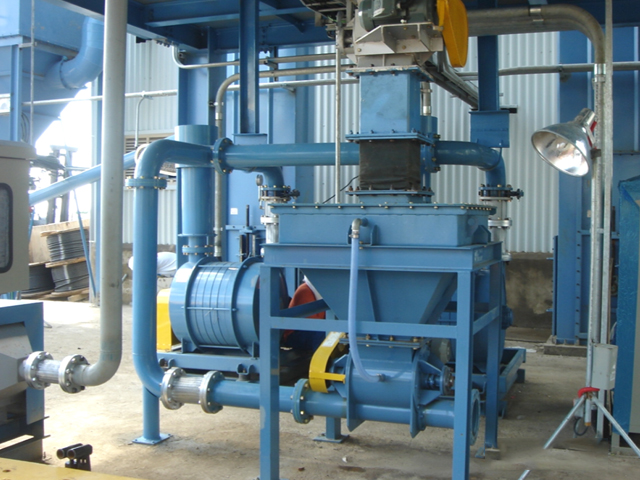

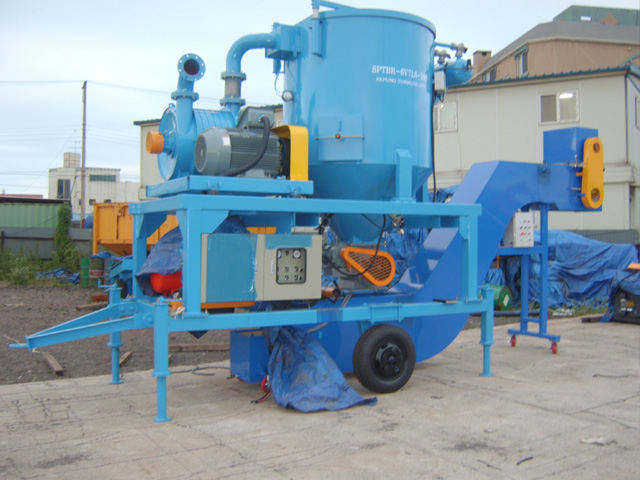

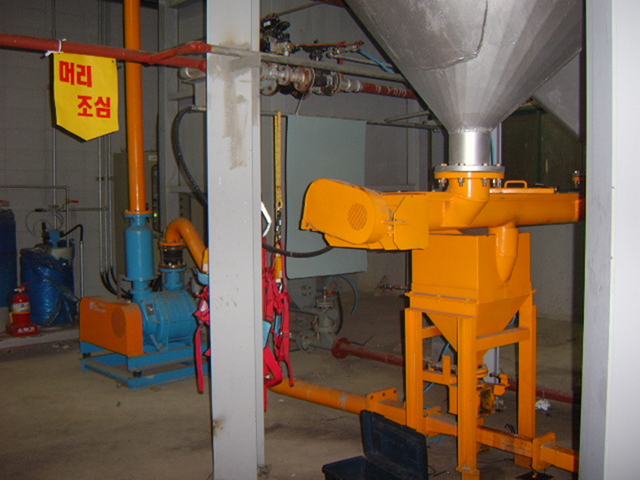

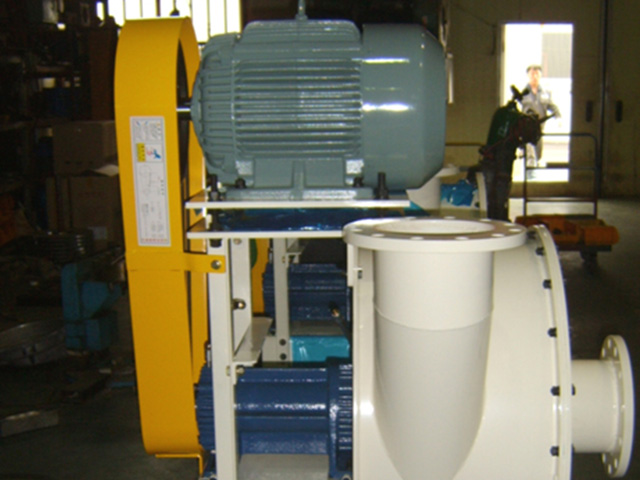

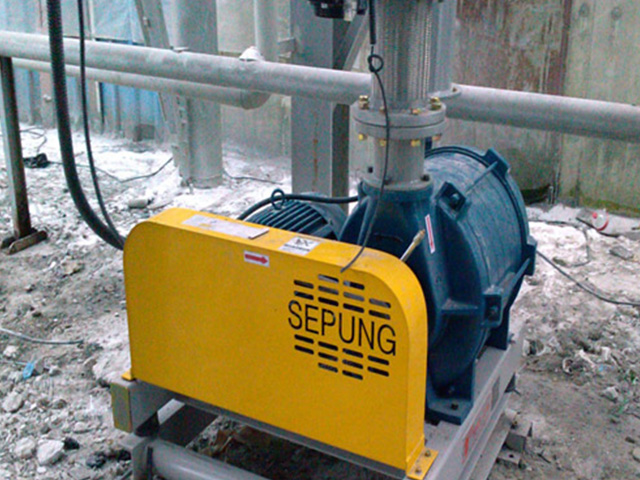

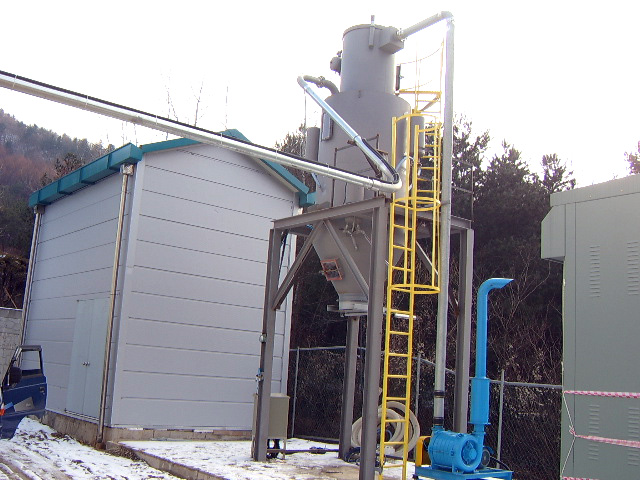

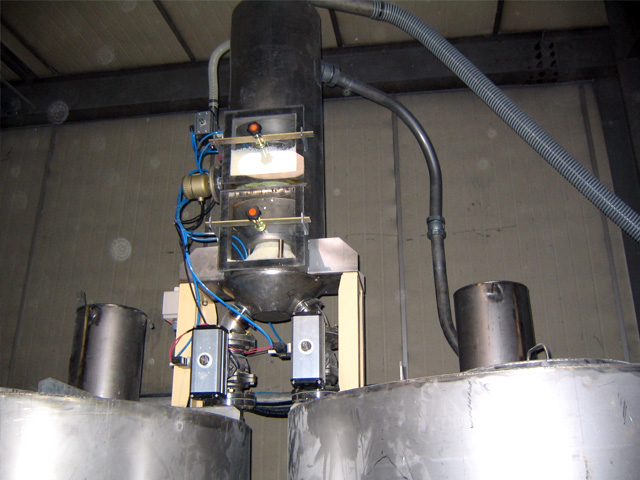

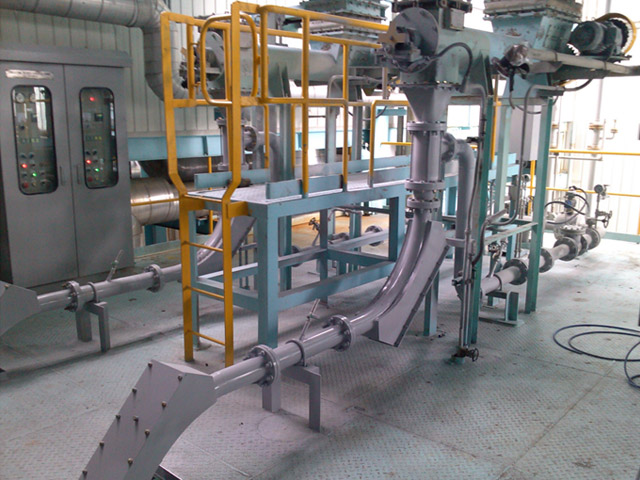

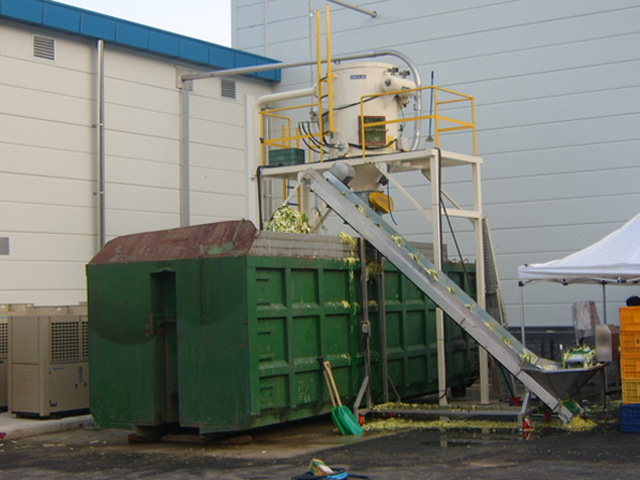

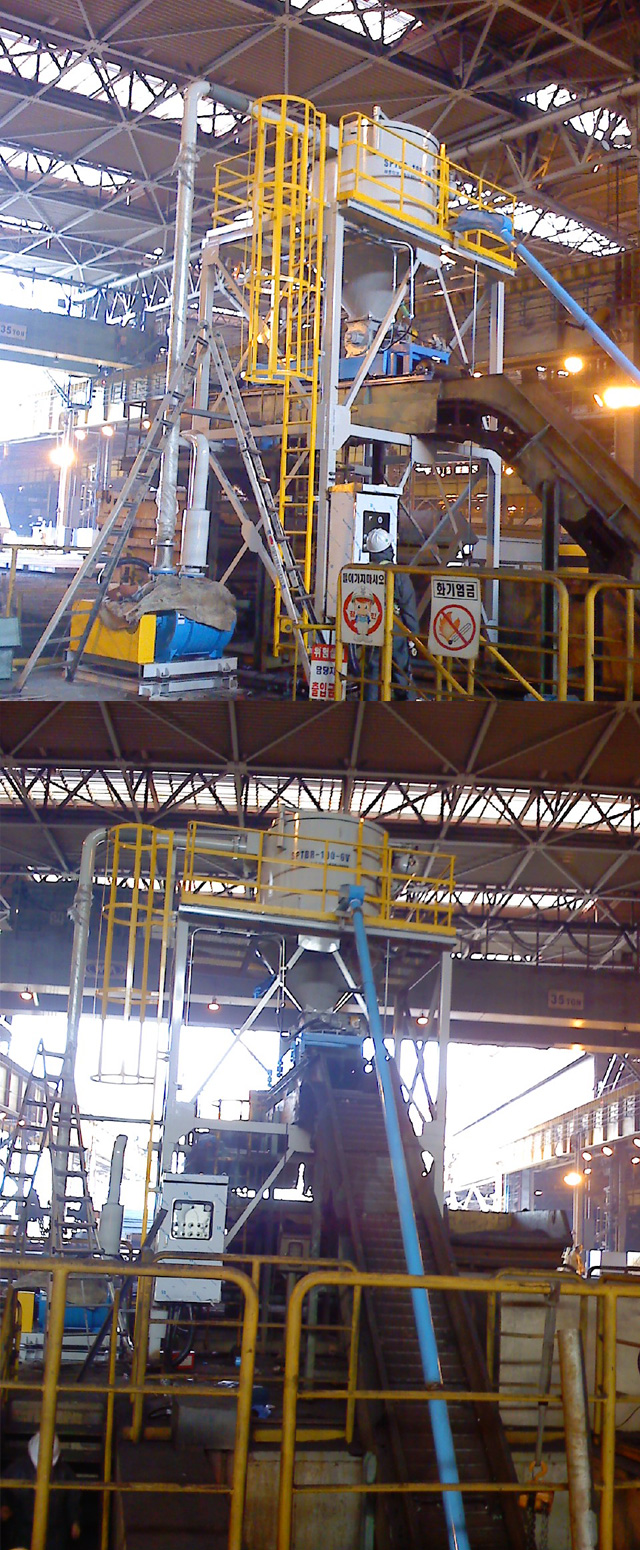

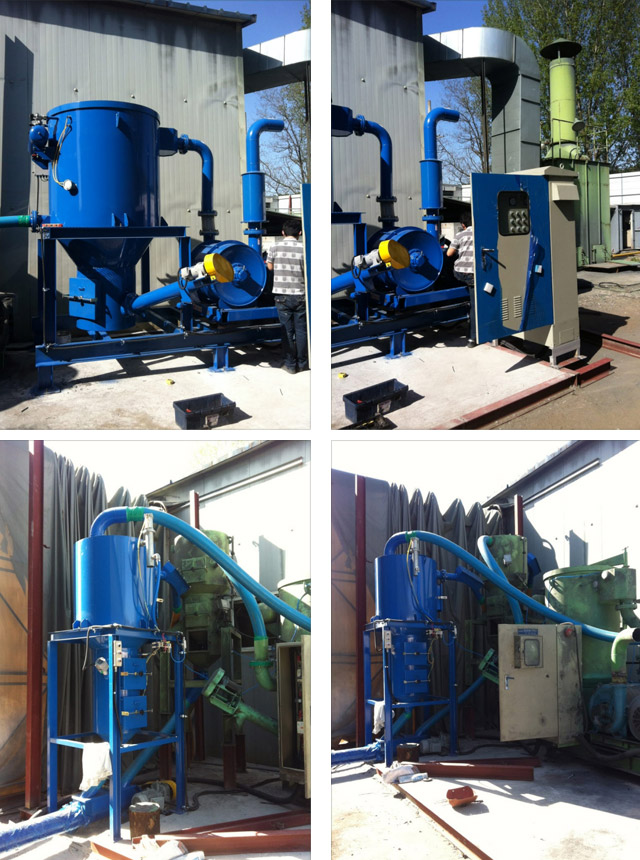

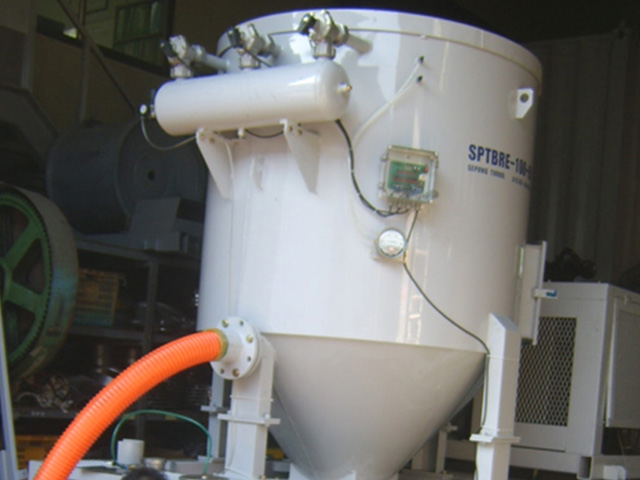

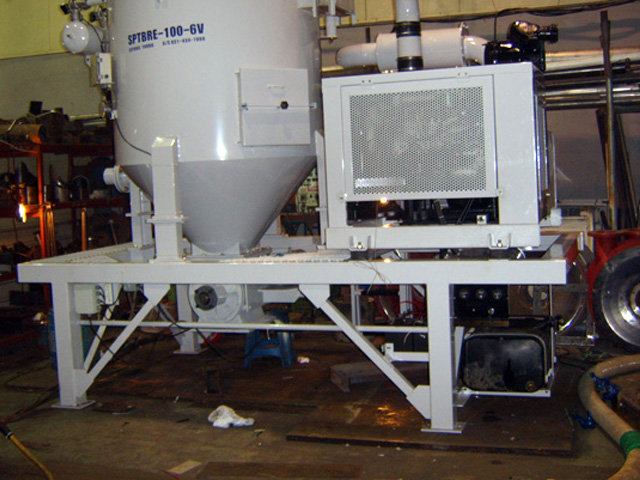

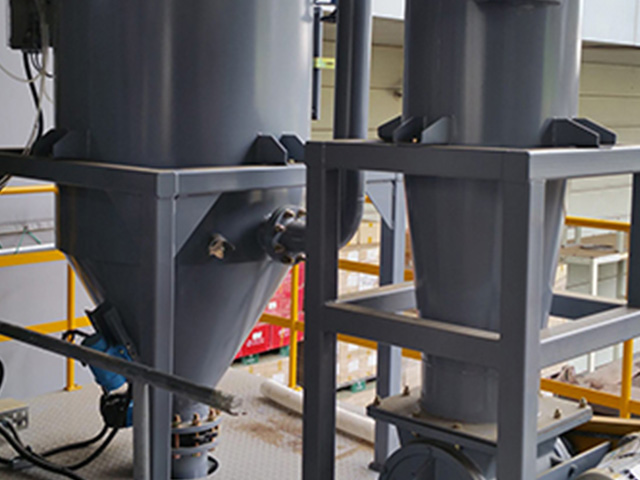

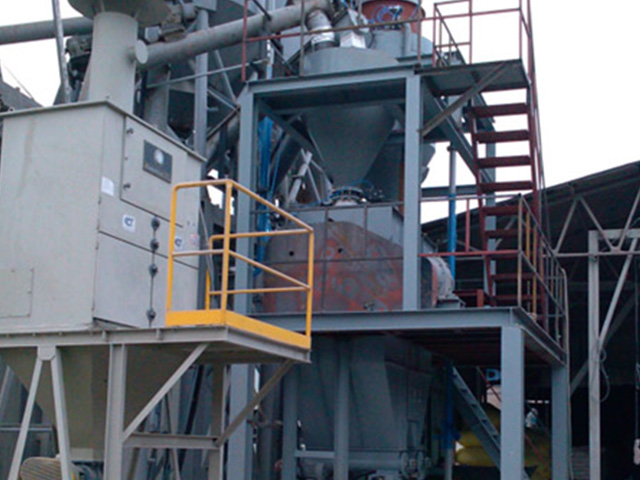

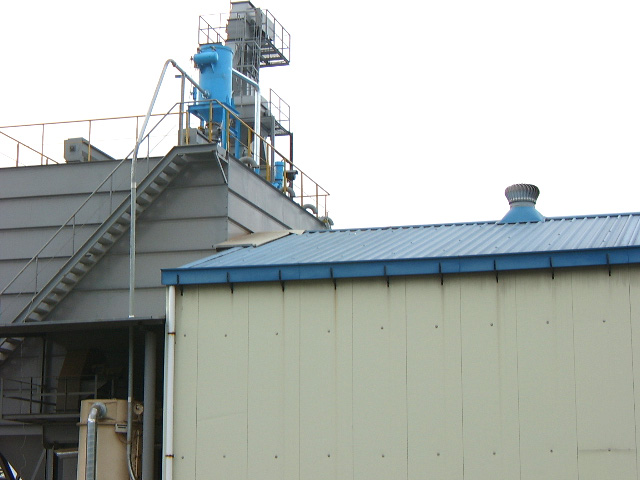

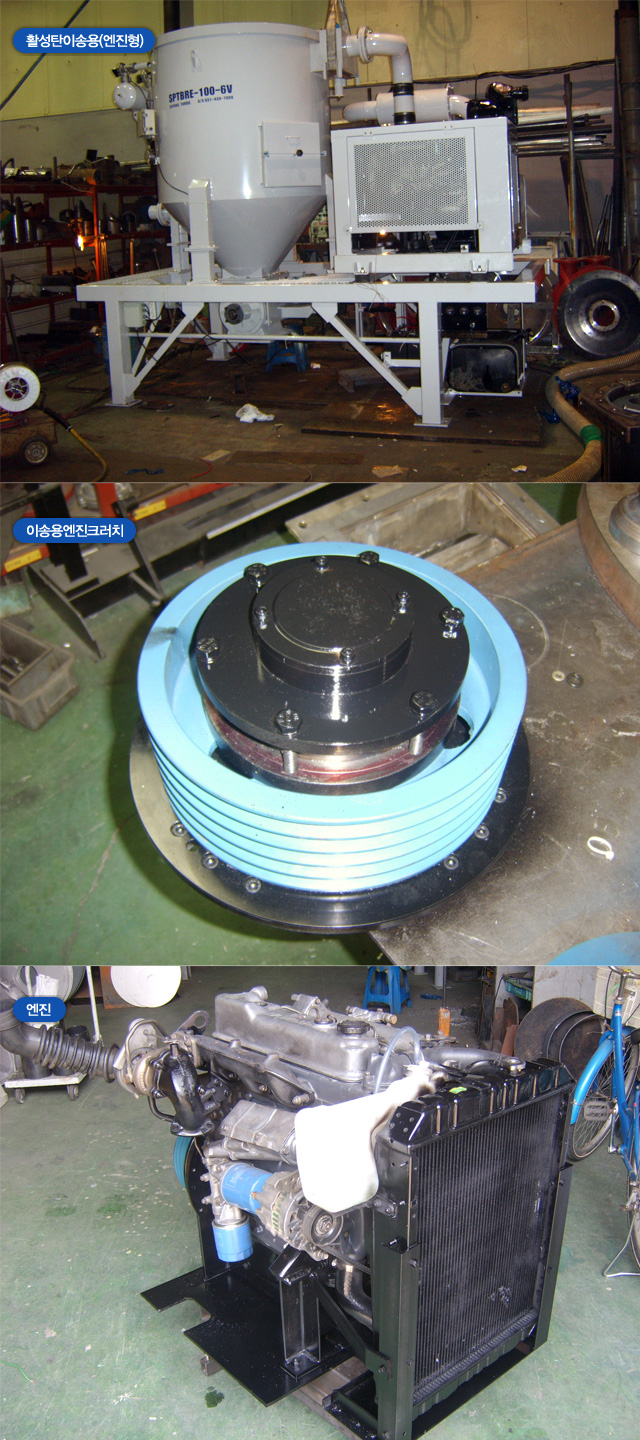

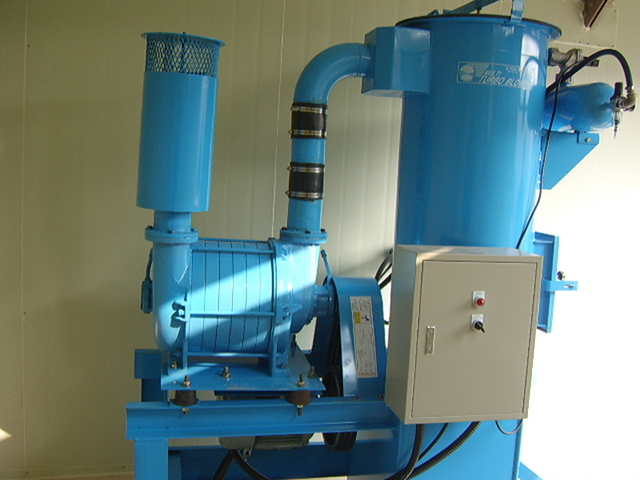

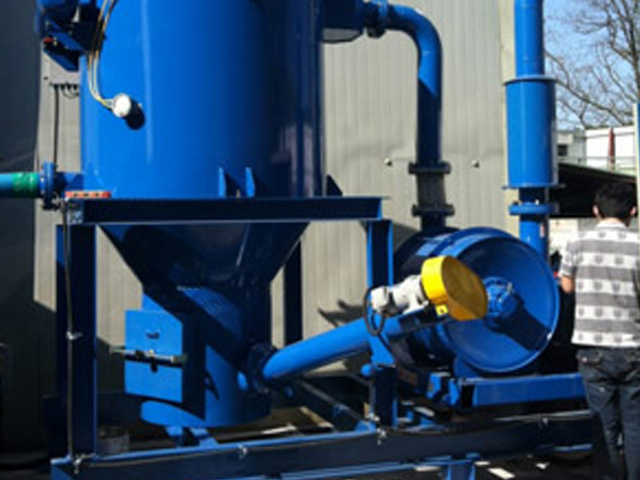

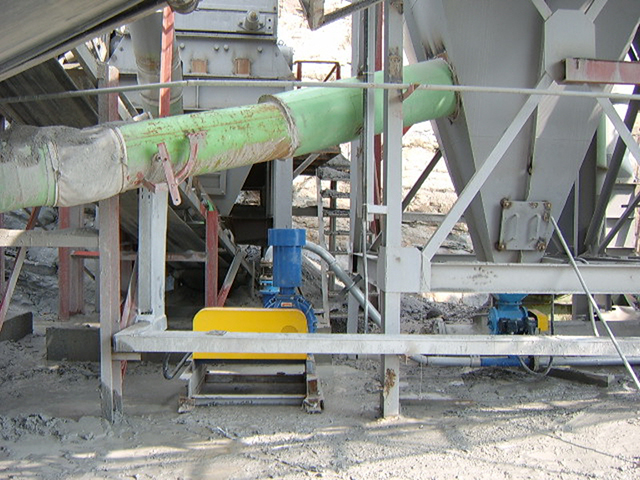

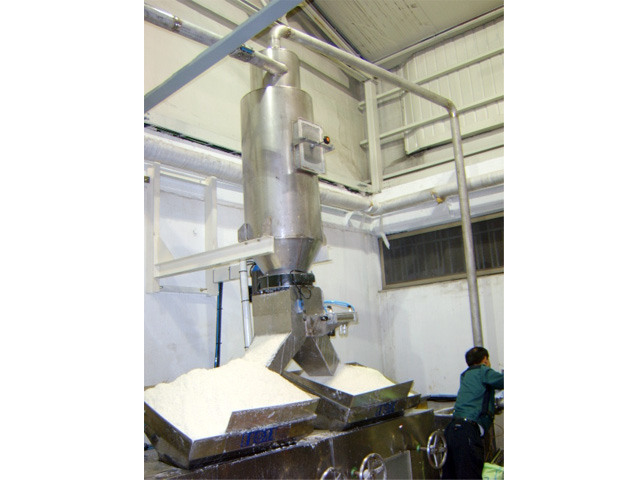

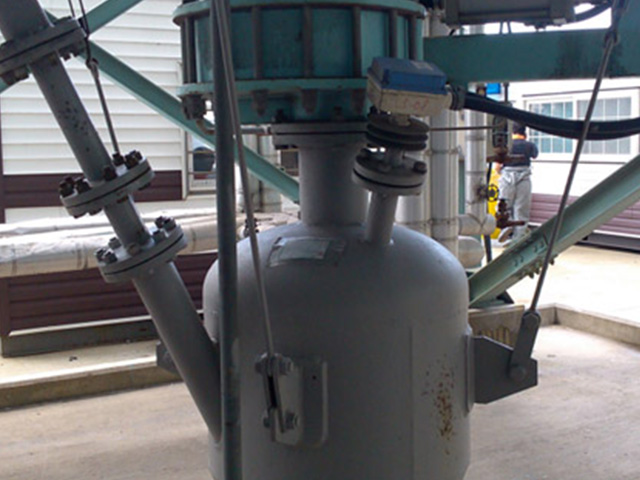

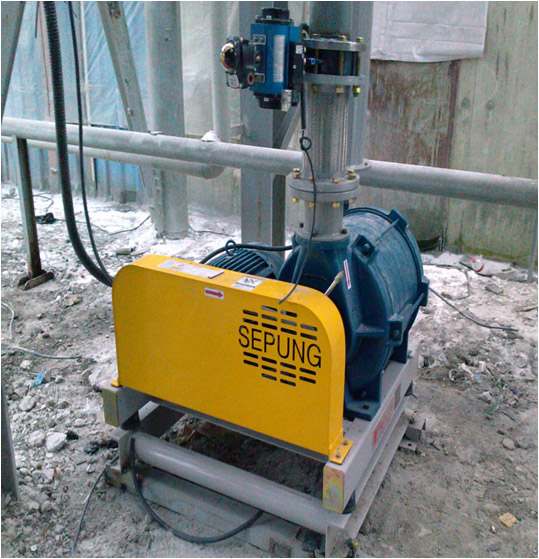

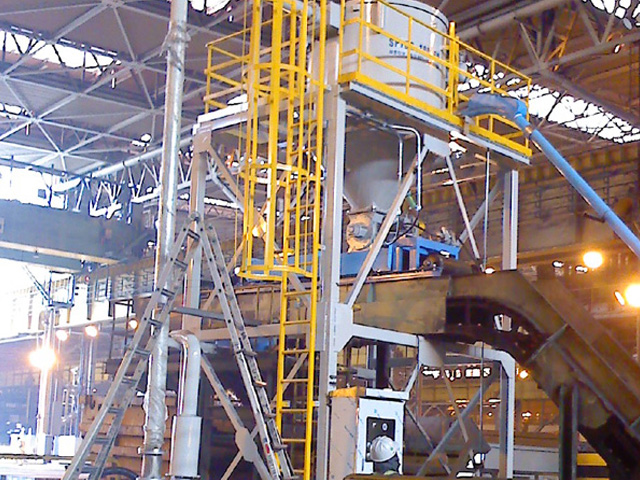

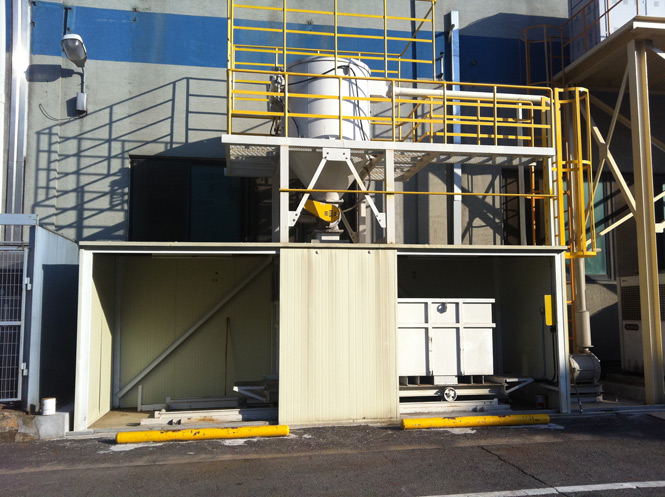

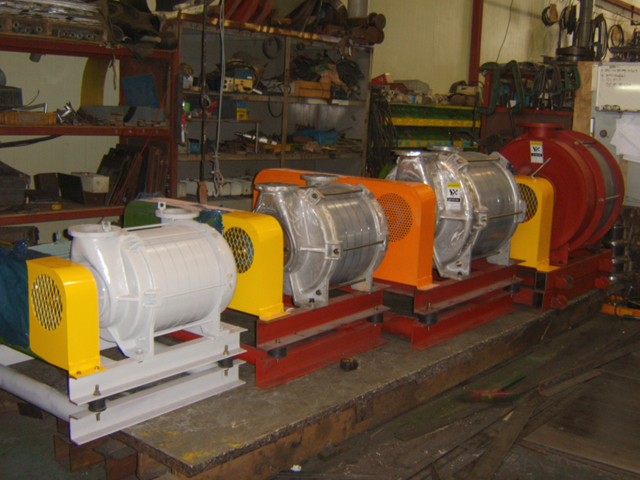

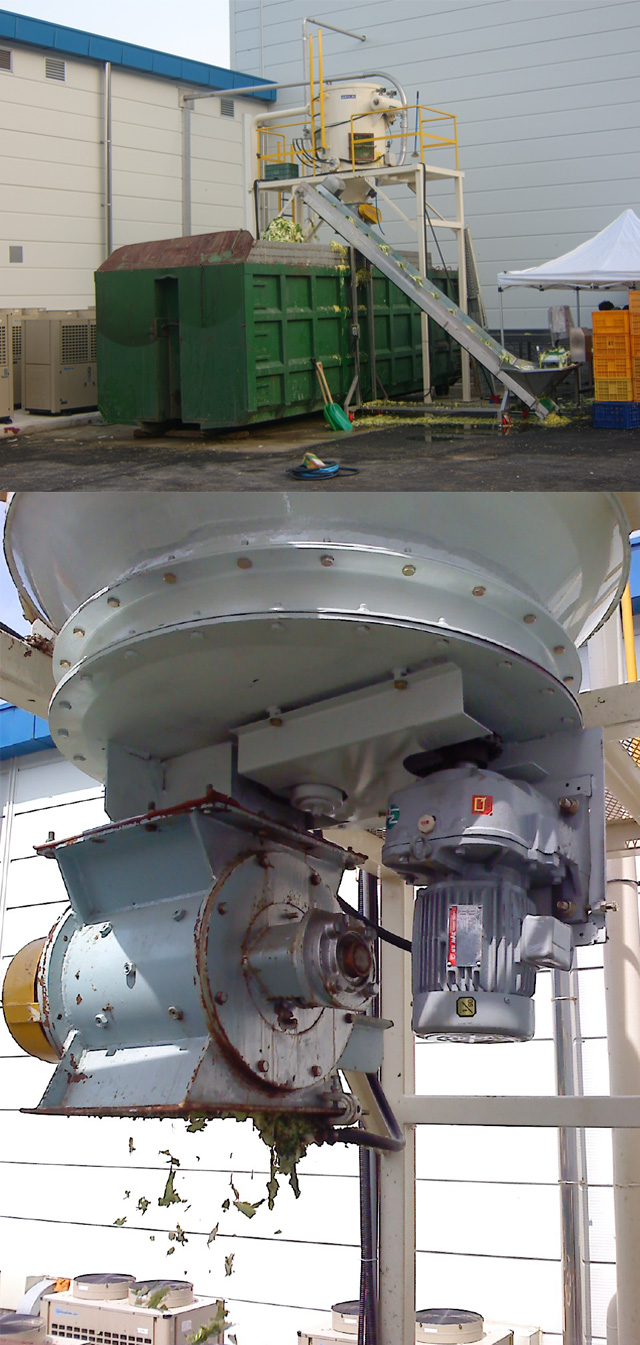

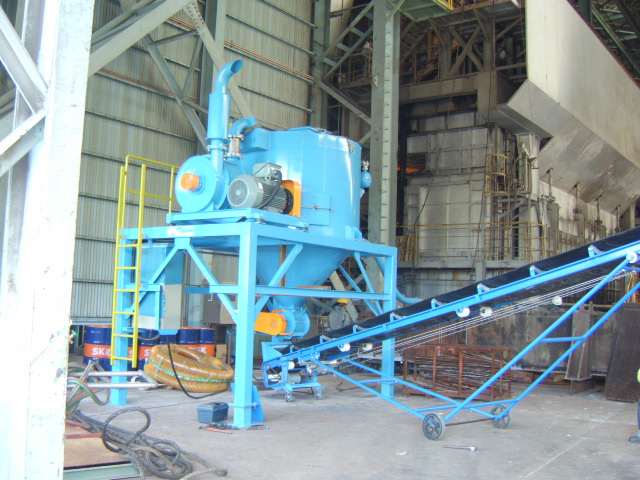

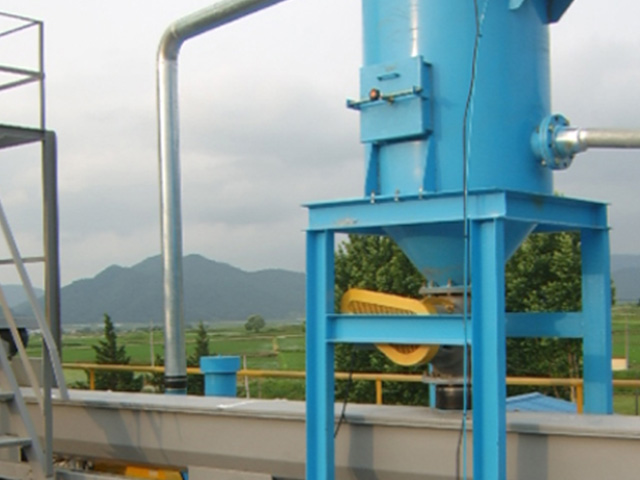

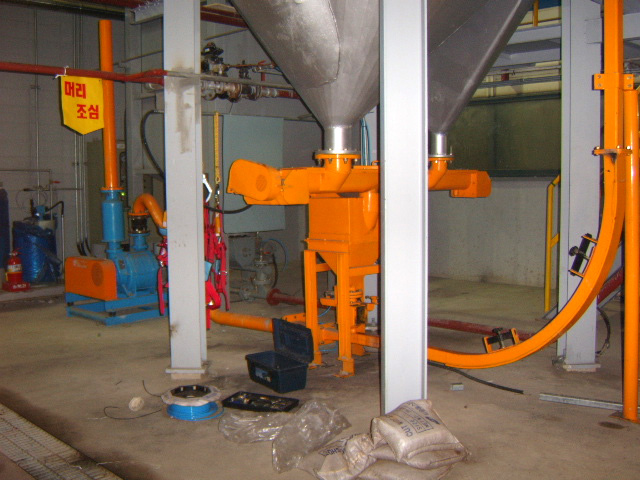

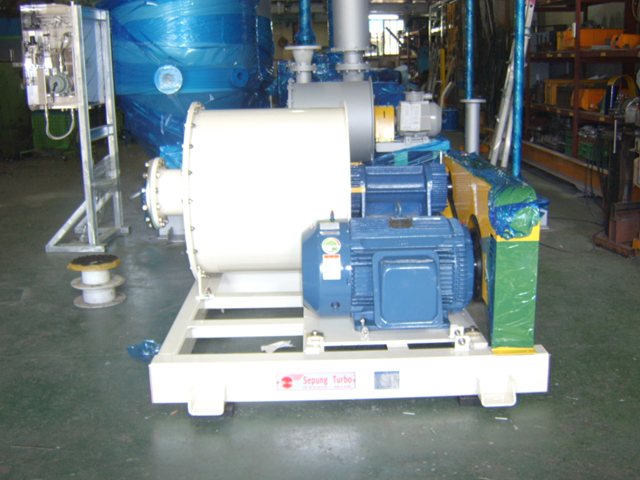

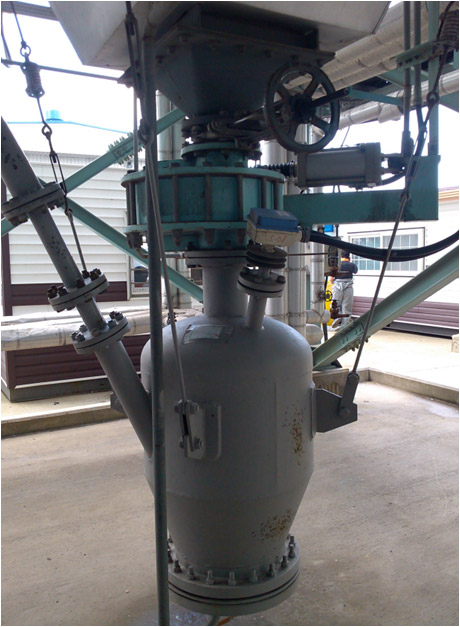

◘ 활용예

↓ 해당사진을 클릭하시면 큰사진을 보실수 있습니다.
