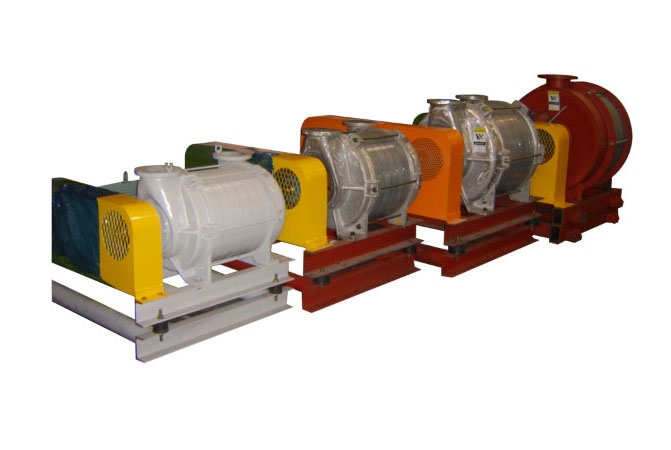

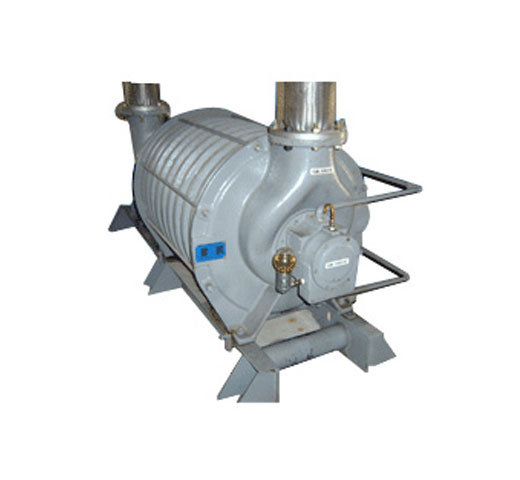

Casting Model(주철형)
다단터보 블로워는 고효율, 고진공, 저소음을 요하는 경우 사용합니다.
⦁ 사용처
▹ 폭기용,양식장 공기 보급용 생산라인의
압송,진공용
▹ 사용도 : 화학, 가스, 내산, 내열, 오폐수 폭기용, 양식장, 공기보급용분, 립체이송장치, 중앙집중식 청소장치, 슬러지 회수장치 등
⦁ Casting Series Chart - Coupling Direct Type
| Series | Connetion Size | Flow Rate(CMM) | Pressure Range (mmAq) |
Vacuum Range (- mmAq) |
Motor Power (kW) |
|---|---|---|---|---|---|
| 1 | 50 ~ 65 A | ~ 7 | 500 ~ 2,500 | 300 ~ 2,000 | ~ 5.5 |
| 2 | 100 ~ 125 A | ~ 20 | 700 ~ 3,500 | 500 ~ 3,000 | ~ 18.5 |
| 3 | 125 ~ 150 A | ~ 30 | 1,000 ~ 4,500 | 800 ~ 4,000 | ~ 30 |
| 4 | 150 A | 5 ~ 50 | 1,000 ~ 5,000 | 1,000 ~ 4,000 | ~ 37 |
| 5 | 150A ~ 200 A | 15 ~ 70 | 1,200 ~ 8,000 | 1,000 ~ 5,000 | ~ 75 |
| 6 | 200 ~ 300 A | 45 ~ 180 | 2,000 ~ 9,000 | 1,500 ~ 5,000 | ~ 160 |
| 7 | 300 ~ 450 A | 60 ~ 250 | 2,000 ~ 10,000 | 1,500 ~ 5,000 | ~ 500 |
| 8 | 450 ~ 600 A | 100 ~ 400 | 2,000 ~ 10,000 | 2,000 ~ 5,000 | ~ 710 |
* 60Hz 기준값, 50Hz의 경우 Stage수가 1~2단이 증가 하며, 최대 유량은 약 85%
| MOTOR | 3.7 ~ 710 kW |
|---|---|
| 풍 량 | 5 ~ 400 CMM |
| 정 압 | 1,000 ~ 10,000 mmAq |

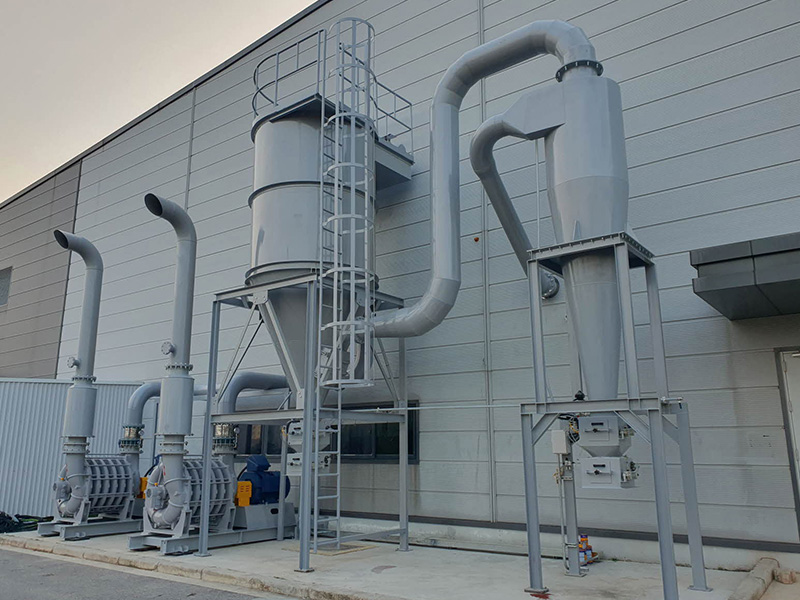

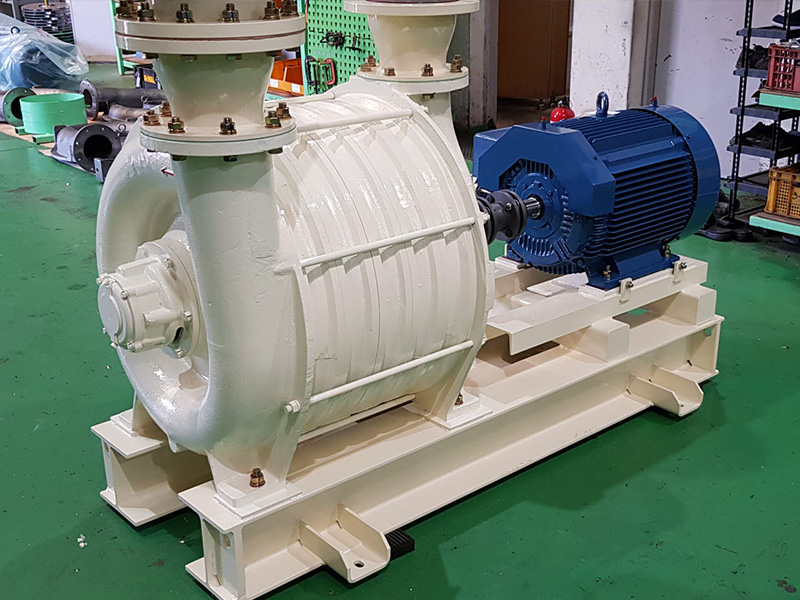

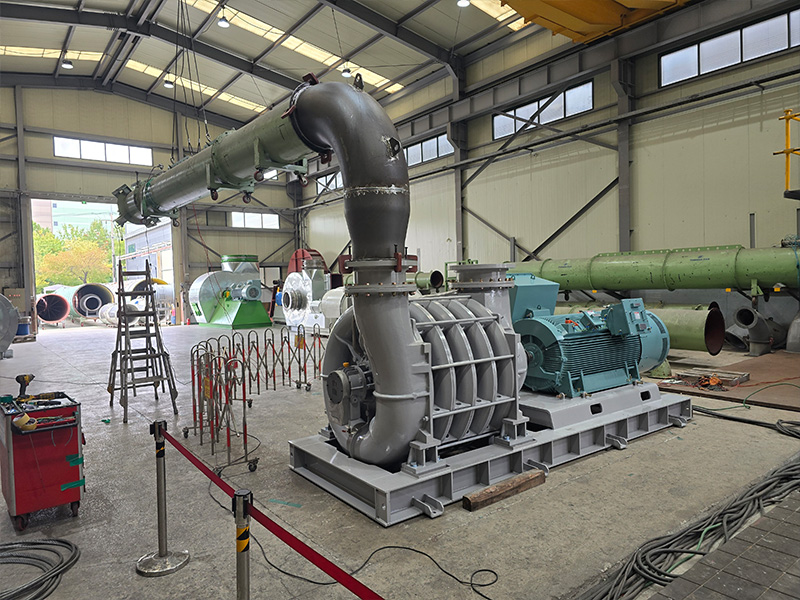

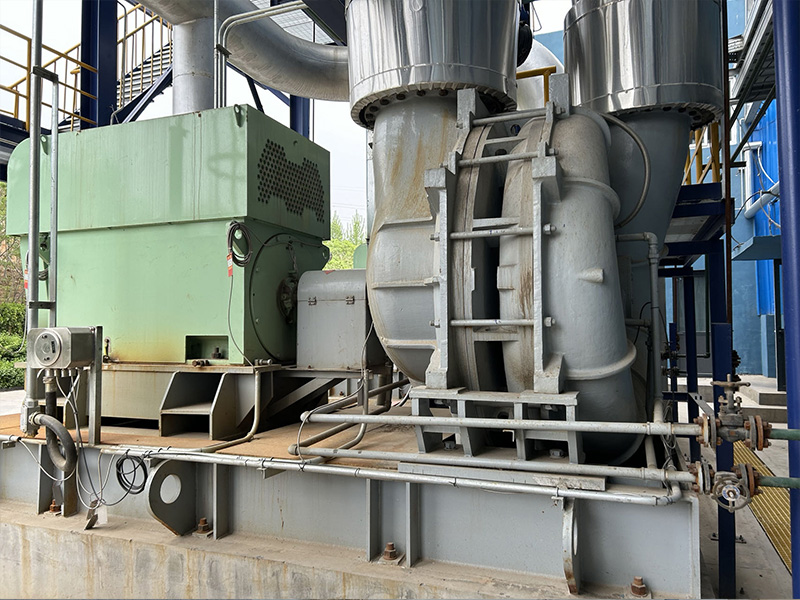

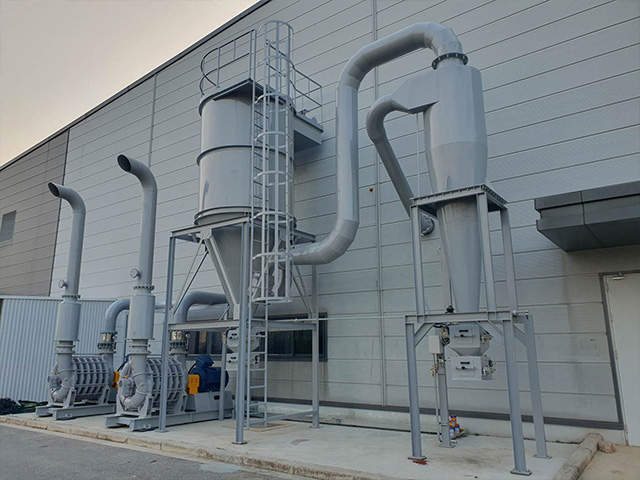

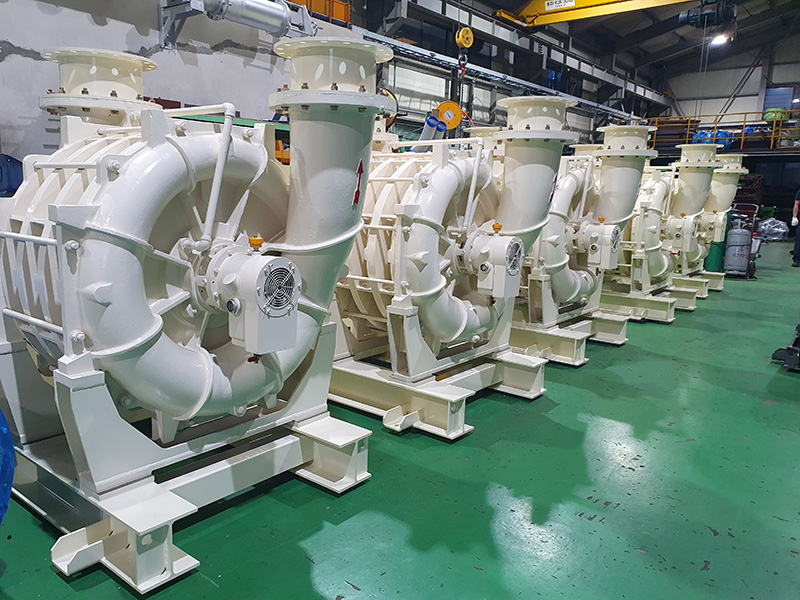

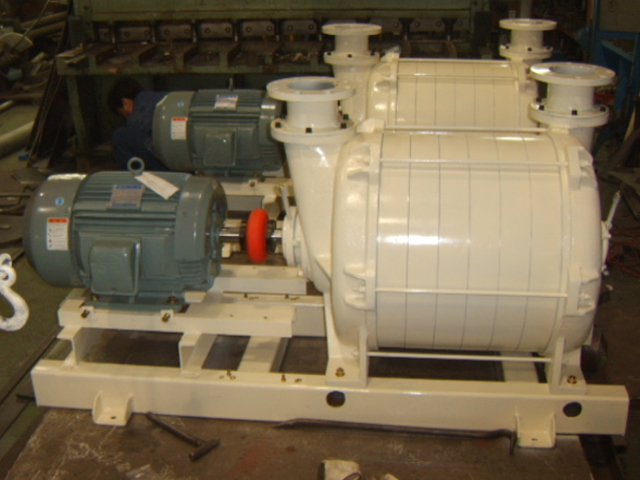

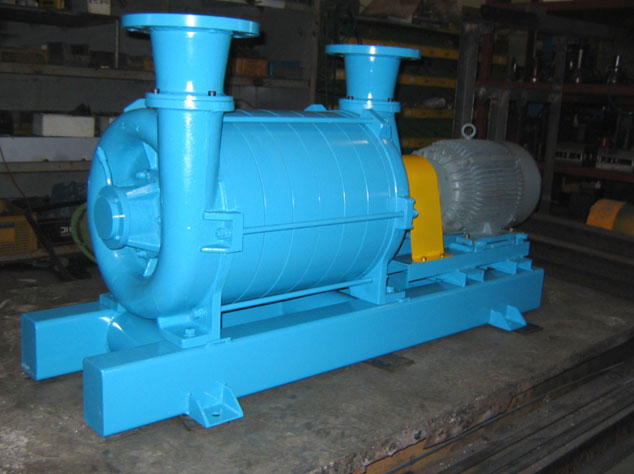

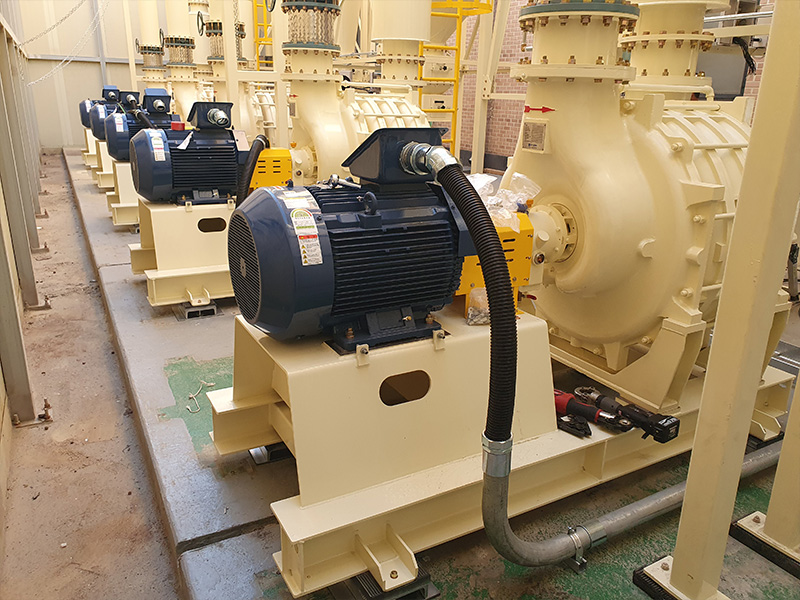

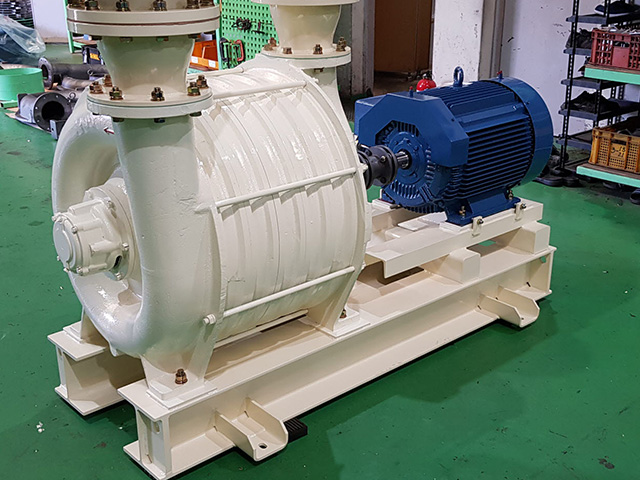

⦁ 활용예
↓ 해당사진을 클릭하시면 큰사진을 보실수 있습니다.
⦁ 사용처
▹ 압송,진공 분.립체이송장치 중앙집중식 청소장치, 슬러지회수장치
▹ 고효율, 고진공, 저소음을 요하는 경우 사용
▹ 사용도 : 화학, 가스, 내산, 오폐수 폭기용

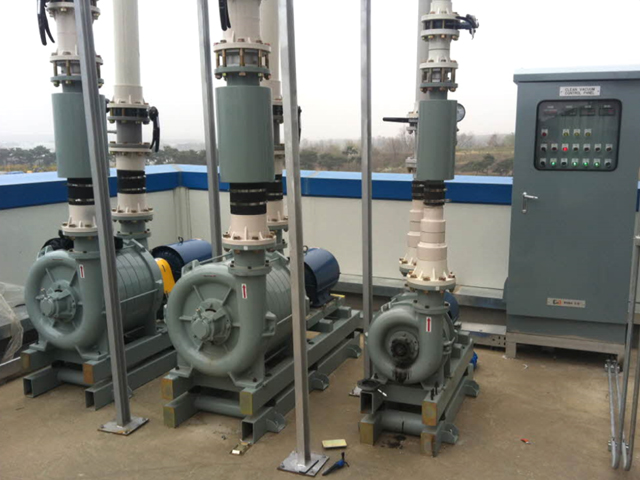

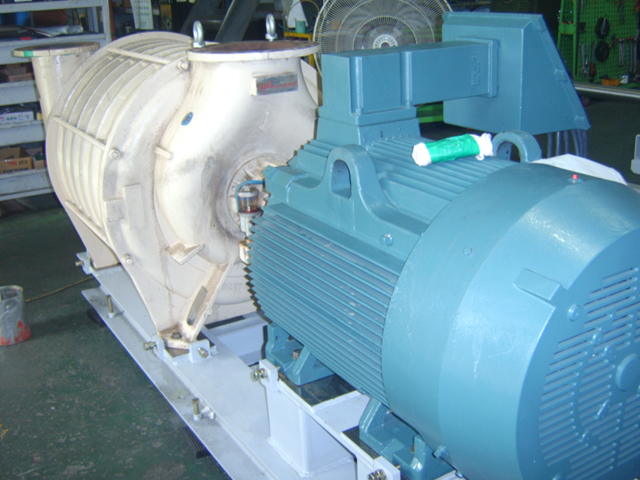

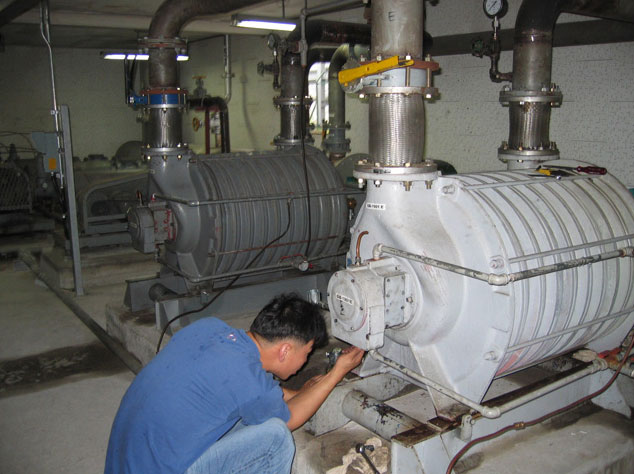

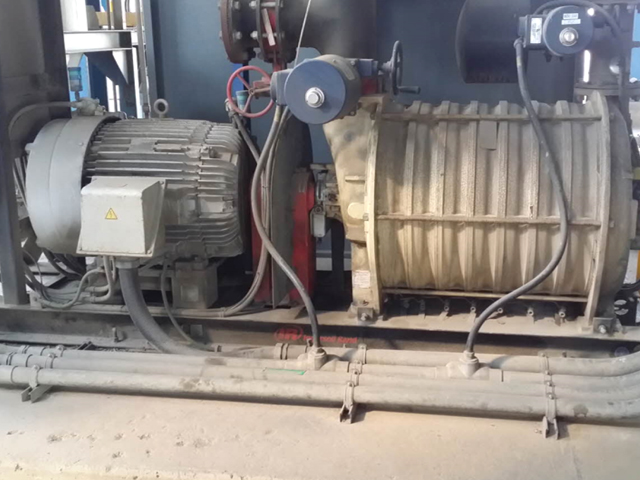

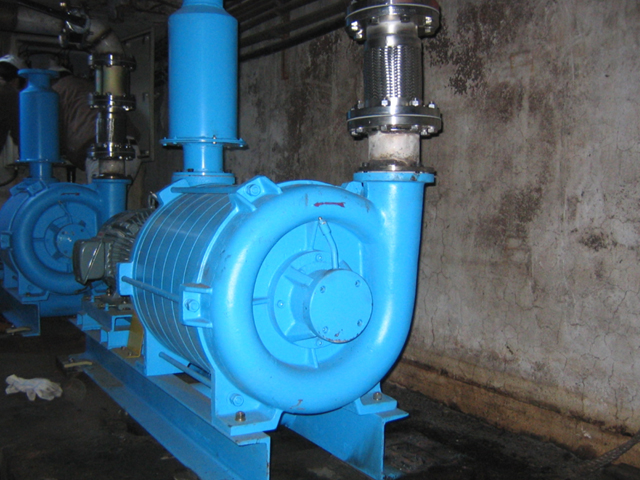

⦁ 활용예
↓ 해당사진을 클릭하시면 큰사진을 보실수 있습니다.
⦁ Casting Chart - VBelt Type
| 형 식 | 전 원 | 사용전동기 | 풍 량 (㎥/min) |
전압(mmAg) | 회전수 約(rpm) | 중 량 約(kg |
크기 (H×L×W) | 구 경 mm | |
|---|---|---|---|---|---|---|---|---|---|
| 출력(kW) | min ~max | 흡입 | 토출 | ||||||
| SPTB-1V5LS | 3상 60Hz | 3(2.3) | 1/max 5 | 1,200~2,400 | 5,800 | 18 | 320×300 ×320 |
75 | 75 |
| SPTB-1V6LS | 3상 60Hz | 5(3.75) | 1/max 7 | 1,500~2,800 | 6,300 | 20 | 320×3500 ×320 |
75 | 75 |
| SPTB-1V7LS | 3상 60Hz | 7.5(5.5) | 1/max 9 | 1,800~3,200 | 6,300 | 22 | 320×400 ×320 |
75 | 75 |
| SPTB-2V6LS | 3상 60Hz | 10(7.5) | 1/max 15 | 1,600~2,800 | 5,800 | 60 | 460×550 ×400 |
100 | 100 |
| SPTB-2V7LS | 3상 60Hz | 15(11) | 1/max 18 | 2,100~3,400 | 5,800 | 80 | 460×620 ×400 |
100 | 100 |
| SPTB-2V8LS | 3상 60Hz | 20(15) | 1/max 22 | 2,600~3,600 | 5,200 | 90 | 520×620 ×400 |
100 | 100 |
| SPTB-3V7LS | 3상 60Hz | 25(18.5) | 1/max 25 | 3,000~4,000 | 5,200 | 130 | 520×620 ×450 |
125 | 125 |
| SPTB-3V8LS | 3상 60Hz | 30(22) | 1/max 28 | 1,300~3,000 | 5,200 | 180 | 520×620 ×450 |
125 | 125 |
| SPTB-4V8LS | 3상 60Hz | 40(30) | 1/max 32 | 3,400~4,300 | 5,200 | 220 | 620×650 ×520 |
150 | 150 |
| SPTB-4V9LS | 3상 60Hz | 50(37.5) | 1/max 40 | 3,500~4,750 | 5,200 | 250 | 620×710 ×520 |
150 | 150 |
| SPTB-5V8LS | 3상 60Hz | 60(45) | 1/max 42 | 3,500~5,000 | 4,800 | 280 | 670×650 ×620 |
150 | 150 |
| SPTB-5V8LS | 3상 60Hz | 75(56.2) | 1/max 48 | 3,500~5,500 | 4,800 | 280 | 670×720 ×62 |
150 | 150 |
| SPTB-6V6LS | 3상 60Hz | 100(75) | 1/max 52 | 4,500~6,000 | 4,800 | 350 | 750×620 ×780 |
150 | 150 |
| SPTB-6V7LS | 3상 60Hz | 125(94) | 1/max 55 | 5,000~6,500 | 4,800 | 400 | 750×700 ×780 |
150 | 150> |
| SPTB-6V8LS | 3상 60Hz | 150(75) | 1/max 65 | 5,500~7,000 | 4,800 | 430 | 750×780 ×780 |
150 | 150 |
